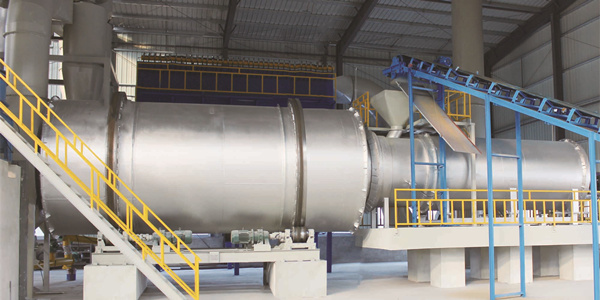

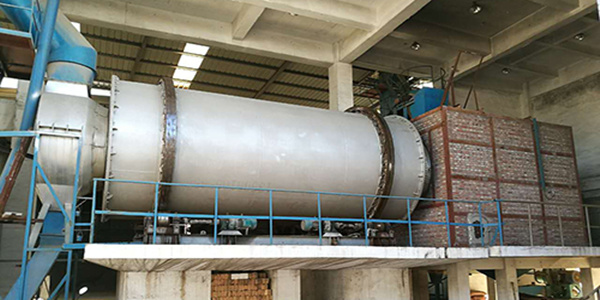

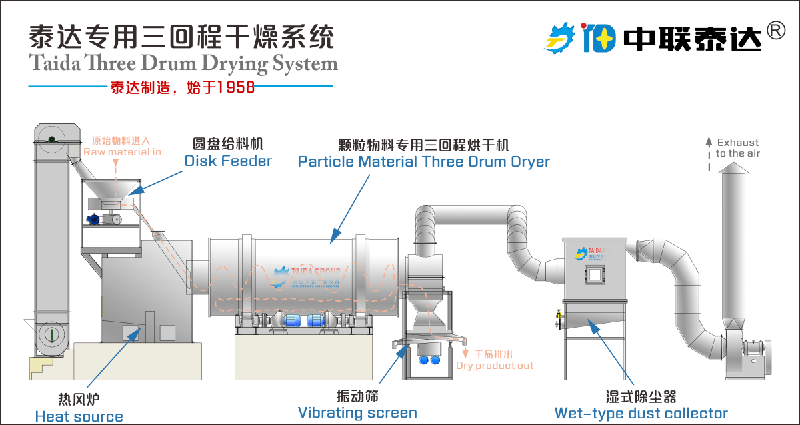

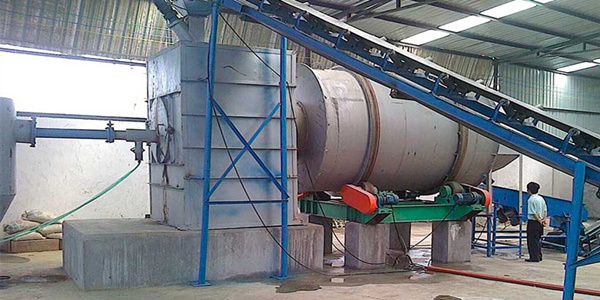

套筒多回程烘干機是有三個不同直徑的同心圓彼此鑲嵌組合而成，作為烘干機的主體。主體通過兩端的輪帶水平旋轉在兩端的四個托輪上，筒體的入料端設有燃油、燃?xì)?、燃煤等等熱風爐裝置。卸料端設有防塵罩及自動下料裝置。防塵罩通過管道與除塵器相連，除塵設備、喂料設備及輸送設備可根據用戶工藝條件要求另行設計。
    物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
